Ошибки FANUC DS0307/DS0308: разряд батареи датчика — два уровня тревоги
Абсолютный энкодер серводвигателя хранит текущее положение оси в собственной статической памяти (SRAM — Static Random Access Memory), запитанной от небольшой литиевой батареи. Пока батарея жива, ось «помнит» своё положение даже при полностью обесточенном станке. Как только напряжение падает ниже порога, стойка FANUC выдаёт предупреждение DS0307, а затем — более серьёзный сигнал DS0308. Разница между ними невелика по формулировке, но принципиальна по последствиям: одно из состояний ещё позволяет спокойно заменить батарею, второе означает риск потери абсолютной позиции и необходимость полной процедуры referencing (возврата в референтную точку с перенастройкой нуля).
- Что означают коды DS0307 и DS0308
- Почему энкодеру нужна батарея
- Чем DS0307 отличается от DS0308
- Причины появления ошибок
- Порядок действий при появлении кода
- Выбор и замена батареи
- Профилактика и регламент обслуживания
- Заключение
Что означают коды DS0307 и DS0308
Оба кода относятся к группе диагностических сообщений датчика (DS — Data Sensor / Detector Signal, в зависимости от версии документации FANUC) и появляются на панели оператора при опросе абсолютного энкодера через интерфейс FSSB (FANUC Serial Servo Bus) или классическую последовательную линию. Стойка периодически запрашивает у энкодера служебные данные, в том числе напряжение резервной батареи, и сравнивает его с двумя пороговыми значениями.
- DS0307 — предупреждение первого уровня: напряжение батареи снизилось до порога, при котором данные ещё сохраняются корректно, но запас по времени ограничен.
- DS0308 — предупреждение второго уровня: напряжение приблизилось к минимально допустимому, при дальнейшей просадке содержимое SRAM энкодера может быть потеряно.
Формально это не «алармы», останавливающие станок немедленно, а именно предупреждения (Warning), которые фиксируются в журнале диагностики. Но относиться к ним стоит серьёзно — оба кода прямо указывают на приближающуюся потерю абсолютной позиции по одной или нескольким осям.
Почему энкодеру нужна батарея
В отличие от инкрементального энкодера, который после каждого включения станка требует поиска нуля, абсолютный датчик хранит многооборотное положение вала в счётчике, работающем от батареи, пока на сам энкодер не подано основное питание. Разница между абсолютным и инкрементальным принципом подробно разобрана в отдельном материале о различиях абсолютных и инкрементальных датчиков.
Батарея устанавливается либо непосредственно в блоке серводвигателя (кассета на моторе), либо в отдельном батарейном блоке в шкафу ЧПУ, обслуживающем сразу несколько осей. Пока станок включён и энкодер запитан от силового источника, счётчик работает от основного питания, а батарея бережётся. При выключении станка вся нагрузка по хранению позиции ложится на батарею — именно поэтому разряд обнаруживается чаще после длительных простоев оборудования, например после праздников или планового останова цеха.
Чем DS0307 отличается от DS0308
Оба кода описывают одну и ту же физическую проблему — падение напряжения батареи, но на разных стадиях разряда. Разница по срочности реагирования показана в таблице ниже.
| Параметр | DS0307 | DS0308 |
|---|---|---|
| Уровень тревоги | Первый (раннее предупреждение) | Второй (критический) |
| Состояние данных SRAM | Сохранены, запас по времени есть | Под риском, запас минимален |
| Допустимость продолжения работы | Можно доработать смену, но замену планировать без задержек | Замену выполнять как можно быстрее, до отключения питания станка |
| Риск при выключении станка | Низкий, но растёт со временем | Высокий — возможна потеря позиции при следующем обесточивании |
| Типовое действие оператора | Заказать батарею, запланировать ТО | Заменить батарею при включённом станке немедленно |
Важная оговорка: точная нумерация и формулировки диагностических кодов зависят от модели стойки (0i, 30i, 31i, 32i) и версии системного ПО, поэтому расшифровку конкретного кода на вашем станке необходимо сверять с руководством по обслуживанию (Maintenance Manual) на конкретную модель ЧПУ.
Причины появления ошибок
Оба кода возникают по одной базовой причине — снижение напряжения батареи ниже нормы, но факторы, ускоряющие разряд, разные.
- Естественный ресурс элемента. Литиевая батарея типоразмера, применяемого в блоках FANUC, рассчитана на определённый срок службы (уточняйте по паспорту на конкретный артикул), после которого разряд — норма, а не отказ.
- Длительное обесточивание станка. Если оборудование стоит выключенным неделями, батарея расходуется быстрее, чем при обычном цикле работы с ежедневным включением.
- Плохой контакт в разъёме батарейной кассеты. Окисление контактов или ослабленное крепление создают повышенное переходное сопротивление, из-за чего фактическое напряжение на клеммах энкодера ниже номинального.
- Использование батареи не по паспорту. Установка элемента с меньшей ёмкостью или несоответствующим напряжением сокращает интервал между предупреждениями.
- Неисправность цепи заряда/буферизации в приводном блоке — встречается реже, но требует диагностики платы, а не только замены батареи, если новый элемент разряжается аномально быстро.
Порядок действий при появлении кода
Последовательность практически идентична для обоих уровней, различается только допустимая скорость реакции.
- Зафиксируйте, по какой оси или группе осей выдан код — это определит, менять батарею в блоке мотора или в общем батарейном блоке шкафа.
- Убедитесь, что станок остаётся включённым и не будет обесточен до завершения замены. Пока подано основное питание на привод, энкодер получает напряжение от силовой цепи, и батарея в этот момент не задействована.
- Замените батарею на аналогичную по напряжению и типоразмеру, соблюдая полярность и не разрывая цепь питания энкодера дольше рекомендованного производителем интервала.
- После замены проверьте отсутствие кодов DS0307/DS0308 в журнале диагностики и убедитесь, что абсолютная позиция осей не изменилась — при корректной замене referencing (поиск референтной точки) не требуется.
- Если код появился повторно в течение короткого времени после замены — проверьте контакты кассеты и саму цепь заряда, а не списывайте всё на «бракованную батарею».
Схема поведения близка к тому, что описано в материале про потерю абсолютной позиции из-за разряда батареи энкодера, и пересекается с соседними кодами группы DS — их разбор есть в статье про ошибки DS0306/DS0611.
Выбор и замена батареи
Для батарейных блоков и кассет FANUC применяются литиевые элементы конкретных артикулов — использование аналогов «на глаз» повышает риск преждевременного повторного разряда или некорректного напряжения на клеммах. При заказе сверяйте артикул батареи с паспортными данными станка или привода, а не только с внешним видом элемента.

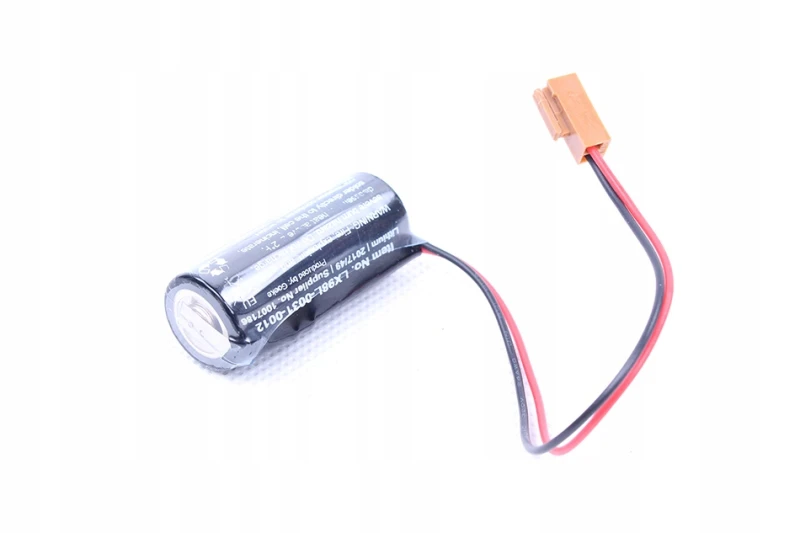

Оригинальный типоразмер для батарейных блоков и кассет серводвигателей FANUC, применяется при устранении ошибок DS0307/DS0308.

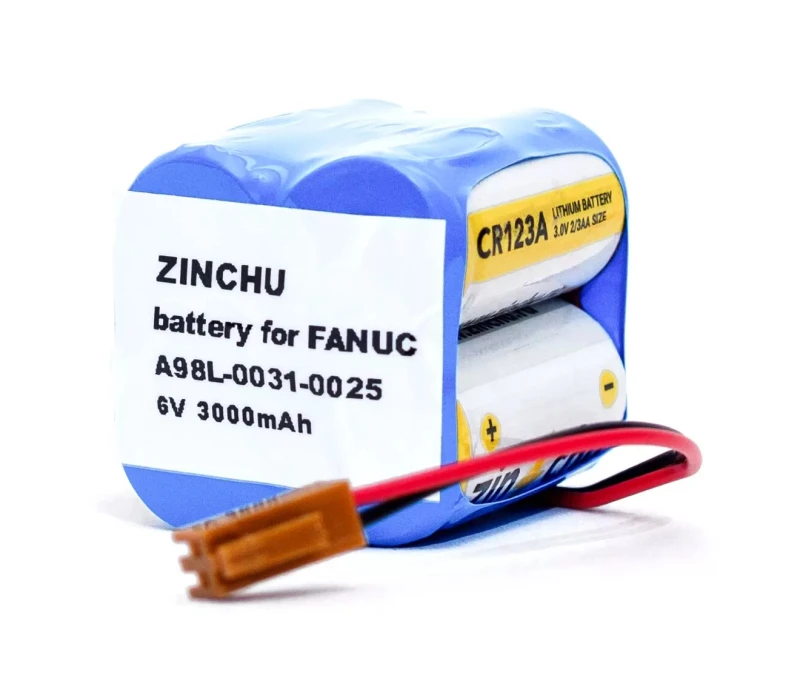

Распространённый вариант для батарейных блоков шкафа ЧПУ, обслуживающих несколько осей одновременно.

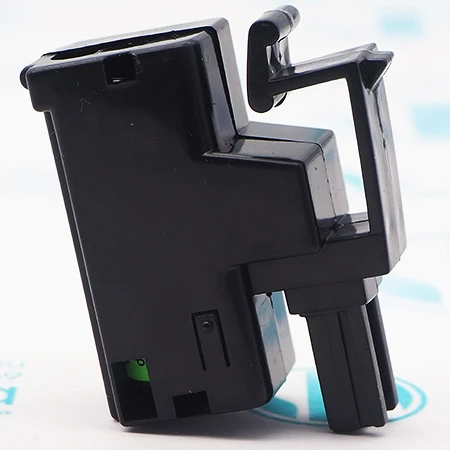

Ещё один типоразмер батарей серии FANUC — уточняйте соответствие артикула конкретному приводному блоку перед заказом.
Полный перечень батарей, кабелей и прочих сопутствующих позиций для обслуживания приводов FANUC собран в разделе комплектующих категории «Разное», а если проблема повторяется после замены — стоит проверить состояние самого кабеля энкодера в разделе кабелей FANUC.
Профилактика и регламент обслуживания
Дожидаться кода DS0308 на практике невыгодно: риск потери абсолютной позиции по нескольким осям сразу оборачивается простоем на referencing и повторную выверку нулей, что дольше плановой замены элемента. Разумный подход — включить проверку и замену батарей энкодеров в регламент планового технического обслуживания, не дожидаясь появления даже первого уровня предупреждения DS0307.
- Ведите журнал даты установки батарей по каждой оси — это позволяет прогнозировать замену заранее, а не реагировать по факту аварии.
- При плановой замене проверяйте состояние разъёма и контактов кассеты — окисление часто маскируется под «преждевременный разряд новой батареи».
- Не оставляйте станок надолго обесточенным без крайней необходимости — при длительном простое расход батареи энкодера идёт непрерывно.
- Держите на складе минимум одну запасную батарею подходящего артикула на каждый тип приводного блока в парке станков — это исключает вынужденный простой в ожидании доставки при появлении DS0308.
FAQ: частые вопросы
Можно ли продолжать работу станка при коде DS0307?
Да, это предупреждение первого уровня, данные энкодера пока сохранены. Тем не менее замену батареи следует запланировать без длительных отсрочек, поскольку разряд продолжается.
Что будет, если проигнорировать DS0308 и выключить станок?
При обесточивании энкодер полностью переходит на питание от батареи, и при её критическом разряде содержимое счётчика положения может быть потеряно. Потребуется повторный поиск референтной точки по этой оси.
Нужно ли выключать станок для замены батареи?
Нет, замену рекомендуется проводить при включённом станке — тогда энкодер питается от силовой цепи привода, а не от батареи, и абсолютная позиция не теряется в момент отключения старого элемента.
Почему новая батарея разряжается быстрее ожидаемого срока?
Чаще всего причина в окисленных контактах кассеты или её ослабленном креплении, реже — в неисправности цепи буферизации на приводной плате. Стоит проверить контакт, прежде чем менять батарею повторно.
Отличаются ли коды DS0307 и DS0308 на разных стойках FANUC?
Нумерация и точная формулировка кодов зависят от модели стойки и версии ПО, поэтому конкретную расшифровку нужно уточнять по руководству по обслуживанию вашего станка.
Заключение
Коды DS0307 и DS0308 — не повод для паники, а штатный механизм раннего оповещения о разряде батареи абсолютного энкодера. Разница между ними принципиальна для скорости реакции: первый уровень позволяет спланировать замену, второй требует действовать без промедления, пока станок остаётся включённым. Регулярная профилактическая замена батарей избавляет от необходимости различать эти уровни на практике.
Если код появляется повторно после замены батареи, диагностика затягивается или речь идёт о нескольких осях сразу — специалисты ООО «Эффективное производство» подберут корректный артикул батареи под вашу конфигурацию привода и проведут диагностику цепи энкодера на месте.
